变压器冲击在线监测装置

产品简介

根据《国家电网公司变电管理规定细则（试行）》（以下简称细则）规定：当变压器受到50-70%额定负荷的冲击达到6次，要适时开展B类或C类检修；当变压器受到70-90%额定负荷的冲击1次，要适时开展B类或C类检修；当变压器受到90%以上额定负荷的冲击1次要立即展开B类或C类检修。

我公司研制的变压器冲击在线监测装置，它能不间断对变压器负荷进行监测，若达到（细则）规定的负荷，就进入冲击状态。在冲击状态中，连续对负荷电流进行监测，如负荷电流大于峰值电流，刷新峰值电流及发生时间；如负荷电流小于（细则）规定负荷电流的98%，此次冲击结束。

变压器冲击在线监测装置实时的按冲击程度分别统计次数，当达到（细则）规定的检修条件时，进行多种方式报警，并提醒运维人员检修变压器。

功能特点

1. 实时统计变压器自检修以来所冲击的状况，如下图所示

2.完整的冲击数据：

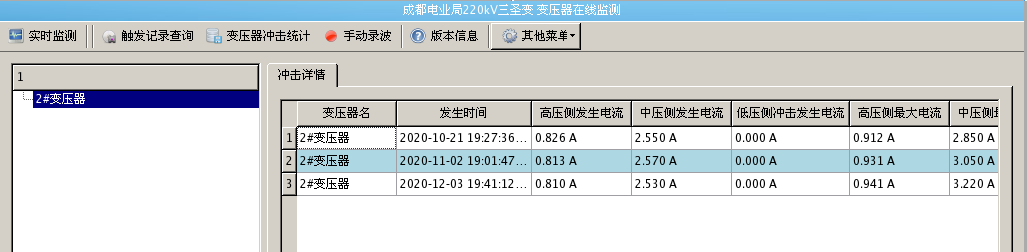

记录每次冲击的发生时间、结束时间、发生冲击时的负荷电流及本次冲击过程中的最大负荷电流，如下图所示

3.波形展示：不仅仅记录每次冲击的数据，还记录冲击发生时的波形。可以分析冲击发生时的瞬时值、有效值、直流分量、各次谐波分量、差流分量等等，如下图所示

4.无线通讯：可通过无线接口对外通讯，以适应物联网对感知层设备的要求。

5.多种告警方式：达到细则所规定的检修条件时，可通过指示灯、空节点、通讯等多种方式进行告警。
